Magus Stereo D8TR

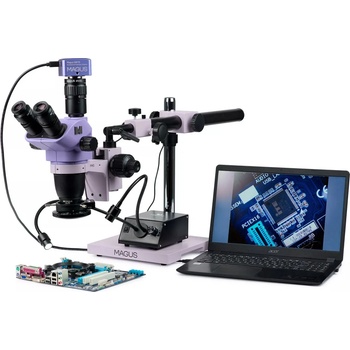

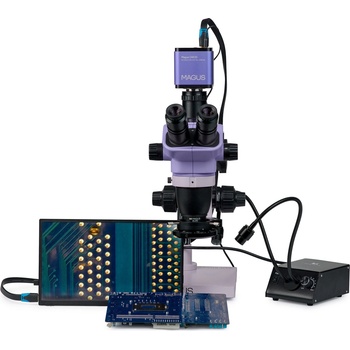

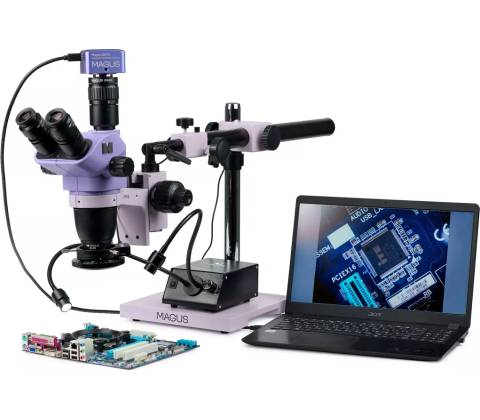

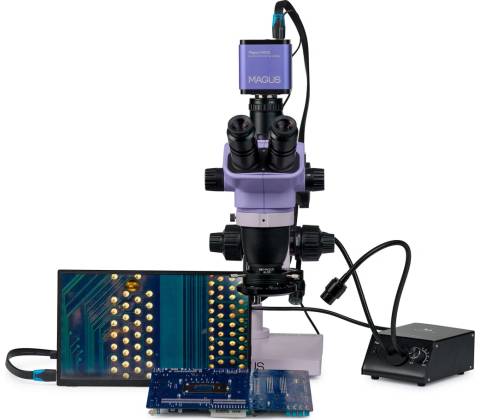

Digitálny stereomikroskop MAGUS Stereo D8TR LCD je kompletné pracovné riešenie pre spájkovanie, opravy elektroniky a kontrolu kvality. Systém je založený na stereomikroskope série MAGUS Stereo 8H s optickou konštrukciou Greenough a univerzálnom stojane MAGUS UT2. Rozsah zväčšenia 3,25× – 55× poskytuje realistický trojrozmerný obraz s veľkou hĺbkou ostrosti. Kamera s HDMI výstupom prenáša obraz priamo na LCD monitor bez potreby pripojenia k počítaču, čo zjednodušuje prácu a zlepšuje ergonómiu pracoviska.

Typické použitie

Spájkovanie elektronických komponentov, oprava plošných spojov, servis mobilných zariadení, kontrola kvality výrobných súčiastok, montáž jemnej mechaniky a vizuálna kontrola povrchovej štruktúry materiálov.

Hlavné prednosti

Greenough stereoskopická optika — poskytuje realistický 3D obraz s veľkou hĺbkou ostrosti a prirodzenou orientáciou objektu.

Rozsah zväčšenia 3,25× – 55× — vhodný pre presnú manipuláciu pri spájkovaní aj detailnú kontrolu komponentov.

Digitálna kamera s HDMI výstupom — umožňuje priamy prenos obrazu na monitor bez potreby počítača.

LCD monitor 13,3" — IPS panel s veľkými pozorovacími uhlami poskytuje jasný obraz bez farebného skreslenia.

Plynulý zoom objektív (8,4:1) — umožňuje kontinuálnu zmenu zväčšenia bez potreby preostrovania.

Dva typy osvetlenia — kruhové LED osvetlenie s polarizačným filtrom eliminuje odlesky kovových povrchov a dvojramenné husie krky vytvárajú tieňovanie pre zvýraznenie topografie.

Pre koho je model vhodný

Servisy elektroniky a mobilných zariadení

Výrobné a kontrolné pracoviská elektroniky

Laboratóriá vývoja a prototypovania

Technické školy a vzdelávacie pracoviská

Pozorovanie na monitore bez počítača

Digitálna kamera s rozlíšením Full HD (1920×1080 px) prenáša obraz na monitor cez HDMI rozhranie rýchlosťou až 60 snímok za sekundu, čo zaručuje plynulé zobrazenie bez oneskorenia. Táto konfigurácia je ideálna pre servisné pracoviská, kde je potrebná okamžitá vizuálna kontrola počas manipulácie so súčiastkami.

Ergonomická pracovná zostava

Univerzálny stojan MAGUS UT2 s pevnou základňou minimalizuje vibrácie a poskytuje veľký pracovný priestor. Mikroposuv umožňuje presné horizontálne nastavenie polohy mikroskopickej hlavice a nastaviteľný uhol optickej osi uľahčuje prácu pri spájkovaní alebo kontrole zakrivených objektov. Pozorovanie na monitore zároveň znižuje únavu krku a chrbta pri dlhodobej práci.

Presné optické parametre, rozsah zväčšenia a ďalšie technické údaje nájdete nižšie v sekcii Technické parametre.
