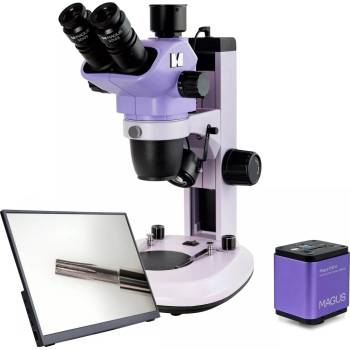

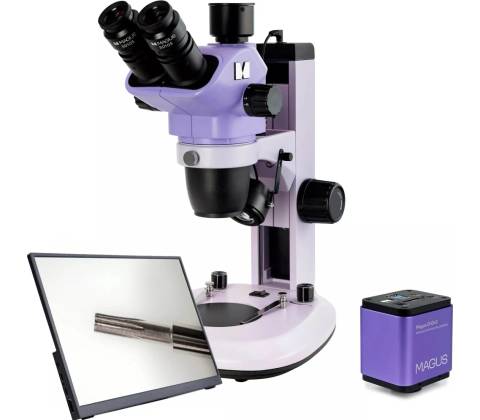

Magus stereo D7T LCD Plus

Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace, čímž zajišťuje velkou hloubku ostrosti při pozorování trojrozměrných objektů.

Mikroskop plynule mění zvětšení s faktorem 6,7 v rozsahu od 6,7x do 45x při zachování pracovní vzdálenosti 105 mm. Obsahuje vestavěnou osvětlovací soustavu pro pozorování v procházejícím a odraženém světle pro studium průhledných a neprůhledných objektů. Mikroskop umožňuje instalaci příslušenství pro polarizované světlo a temné pole.

Mikroskop je vybaven 8 Mpx fotoaparátem a třemi video rozhraními: HDMI, USB 3.0 a Wi-Fi. Lze jej připojit současně k několika zařízením: monitoru, notebooku a stolnímu počítači. Snímač 1/1,2" s adaptérem 1x zobrazuje na monitoru při nejmenším zvětšení mikroskopu zorné pole 16,6x9,3 mm.

Monitor digitálního mikroskopu má rozlišení 4K.

Mikroskop se používá při restaurování, montáži a kontrole kvality a také v zoologii a botanice.

Digitální fotoaparát

Fotoaparát s 8 Mpx snímačem po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je rozlišení obrazu Full HD (1920x1080 px). Všechny režimy podporují snímkovou frekvenci 30 snímků za sekundu, která je vhodná pro manipulaci s mikroskopem i pro záznam rychle probíhajících procesů a pohybujících se objektů.

Fotoaparát se upevňuje do trinokulárního tubusu pomocí adaptéru typu C-mount a pomocí rozhraní HDMI se připojuje přímo k televizoru, monitoru nebo projektoru. V tomto režimu není nutné žádné připojení k počítači ani další software. Připojení k počítači probíhá prostřednictvím Wi-Fi nebo USB 3.0. Sada obsahuje paměťové zařízení se softwarem.

Fotoaparát lze současně připojit k monitoru a počítači a zobrazit obraz na všech připojených zařízeních.

Fotoaparát je vhodný pro provoz v celém rozsahu zvětšení objektivu mikroskopu, od 0,67x do 4,5x.

Velikost snímače je 1/1,2". Proto se pro montáž fotoaparátu na mikroskop používá adaptér 1x typu C-mount. U takového snímače má 1x adaptér "zobrazit co největší zorné pole bez zkreslení".

Monitor

Monitor se připojuje k fotoaparátu namontovanému na mikroskopu a zobrazuje obraz v reálném čase. Je kompatibilní s fotoaparáty MAGUS HDMI pracujícími v rozlišení 4K.

Úhlopříčka displeje je 13,3 palce. Snímač IPS poskytuje jasný obraz s velkými pozorovacími úhly: pokud se na monitor díváte pod úhlem, nedochází ke zkreslení barev.

Monitor je umístěn na stole nebo připevněn k fotoaparátu.

Trinokulární mikroskop s monitorem je vhodný pro ty, kteří se raději dívají na vzorek dopředu než dolů. Tento způsob pozorování je nejergonomičtější, protože snižuje zátěž zad a krku. Tento mikroskop s monitorem je vhodný i pro pedagogy ve třídách.

Hlava mikroskopu

Trinokulární hlava je otočná o 360° a lze ji uzamknout v libovolné poloze.

Dráha světla se nemění. Poměr rozdělení je pevně stanoven: 80 % do okuláru a 20 % do trinokulárního tubusu. Uživatel sleduje obraz v okulárech a současně na obrazovce.

Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.

Objektiv se zoomem

Objektiv umožňuje plynulou změnu zvětšení až na 6,7násobné bez ztráty ostrosti při zachování velké pracovní vzdálenosti 105 mm. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocné objektivy mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.

Mechanismus zaostřování

Knoflíky pro hrubé zaostřování jsou umístěny na obou stranách stojanu. Tuhost hrubého ostření je nastavitelná.

Deska pracovního stolku

V závislosti na vzorku se zvolí matný skleněný nebo černobílý stolek. Matný skleněný stolek zajišťuje rovnoměrné osvětlení a optimální rozptyl světla při pozorování průhledných a průsvitných objektů. Černobílý stolek se volí pro pozorování neprůhledných objektů na kontrastním pozadí: černá strana pro světlé objekty a bílá strana pro tmavé objekty.

Zdroje světla

Mikroskop je vybaven 3 W LED osvětlovačem procházejícího světla a 3 W LED osvětlovačem odraženého světla. Životnost LED diod je 50 000 hodin.

Příslušenství

K mikroskopu je k dispozici široká škála příslušenství.

Okuláry a pomocné objektivy rozšiřují rozsah zvětšení mikroskopu.

Digitální fotoaparáty přenášejí obraz z mikroskopu na monitor.

Adaptéry pro montáž typu C připojují fotoaparát k mikroskopu. Zvětšení adaptéru se volí tak, aby odpovídalo velikosti snímače fotoaparátu.

Pro měření vzorků se používají kalibrační sklíčka. Hodnota stupnice na kalibračním sklíčku stereomikroskopů je 0,1 mm.

Ke studiu anizotropních vzorků se používá sada polarizátor/analyzátor.

Kondenzátor v temném poli s klipem na drahokamy umožňuje studovat drahokamy a polodrahokamy.

Pro osvětlení pracovního prostoru v odraženém světle bez stínů se používá prstencové světlo.

Prstencové světlo s polarizátorem odstraňuje odlesky z obrazu leštěných kovových povrchů.

Mechanický stolek umožňuje plynulý pohyb vzorků bez trhání podél dvou os a nabízí uživateli další pohodlí při použití zvětšení nad 20x.

K jemnému doladění osvětlení v pracovní oblasti se používá prstencové světlo se sektorovým ovládáním a světlo na husím krku. Světlo je vystaveno pod zvoleným úhlem, čímž se vytvoří světelné stíny potřebné pro pozorování, zatímco určitá část vzorku zůstává osvětlena.

Univerzální stojany umožňují zvětšit pracovní plochu, a tím vám dávají větší volnost při volbě polohy hlavy mikroskopu nad pracovištěm.

Vlastnosti mikroskopu:

• Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti: poměr zoomu 6,7:1
• 360° otočná trinokulární hlava s vertikálním tubusem pro upevnění digitálního fotoaparátu
• Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena
• LED diody s vysílaným (3 W) a odraženým (3 W) světlem s dlouhou životností
• Široká škála kompatibilního volitelného příslušenství

Funkce fotoaparátu:

• Fotoaparát nevyžaduje připojení k počítači ani instalaci dalšího softwaru prostřednictvím rozhraní HDMI. K počítači se připojuje přes Wi-Fi a rozhraní USB 3.0
• Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
• 30 snímků za sekundu přes libovolné rozhraní připojení pro demonstrace ve třídě, záznam videa a pozorování pohybujících se objektů
• Barevný snímač CMOS SONY Exmor/Starvis s podsvícením poskytuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek: jasnější, čistší a barevně sytější snímky
• Software s funkcemi fotografování, záznam videa, střihu, zobrazení na externím monitoru a lineárního a úhlového měření

Funkce monitoru:

• Rozlišení 4K poskytuje vysoce detailní, jasný a realistický obraz
• Snímač IPS poskytuje jasný a sytý obraz s širokými vertikálními a horizontálními pozorovacími úhly
• Monitor lze připevnit na fotoaparát nebo na stůl podle přání uživatele

Balení:

• Digitální fotoaparát MAGUS CHD40 (digitální fotoaparát, kabel HDMI (1,5 m), kabel USB 3.0 (1,5 m), myš USB, paměťová karta SD 32 GB, adaptér USB Wi-Fi (2 ks), napájecí adaptér 12 V/1 A (Euro), paměťové zařízení s ovladači a softwarem, návod k použití a záruční list)
• Monitor MAGUS MCD40
• Základna s vestavěným zdrojem procházejícího světla, vestavěným napájecím zdrojem a stojanem se zaostřovacím mechanismem
• Hlava mikroskopu – část objektivu a okulárové tubusy
• Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
• Adaptér typu C-mount 1x
• Černobílá deska
• Matná skleněná deska
• Osvětlovací soustava pro pozorování v šikmo dopadajícím odraženém světle
• Napájecí kabel mikroskopu
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 15х/16 mm okulár (2 ks)
• 20х/12 mm okulár (2 ks)
• 25х/9 mm okulár (2 ks)
• 30х/8 mm okulár (2 ks)
• Pomocný objektiv 0,5x
• Pomocný objektiv 1,5x
• Pomocný objektiv 2x
• Adaptér typu C-mount 0,5x
• Sada polarizátoru/analyzátoru
• Kondenzor pro pozorování v tmavém poli
• Prstencové světlo
• Polarizátor prstencového světla
• Prstencové světlo se sektorovým ovládáním
• Dvojité světlo na husím krku
• Mechanický pracovní stolek
• Univerzální stojan se zaostřovacím mechanismem
• Klip na drahokam
• Digitální fotoaparát
• Kalibrační sklíčko

ZnačkaMAGUSZáruka5 letEAN5905555024554Velikost balení (DxŠxV)52x37x37 cmPřepravní hmotnost10.35 kg=== Oddělovač ===Technické údaje mikroskopuTypstereo/instrumentálníTyp hlavy mikroskoputrinokulárníHlavaotáčecí hlava 360°, uzamykatelná v libovolné polozeÚhel sklonu hlavy45°Zvětšení, x6,7–45 základní konfigurace (*volitelně: 3,4–270)Rozsah zvětšenído 200xFaktor zvětšení6,7:1Zvětšení adaptéru typu C-mount, x1Průměr tubusu okuláru v mm30Okuláry10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8)Objektivy0,67–4,5x (*volitelné: při použití přídavných okulárů a pomocných objektivů: 3,4–270x)Pracovní vzdálenost, mm105 (*volitelné: při použití přídavných okulárů a pomocných objektivů: 177, 47, 26)Mezipupilární vzdálenost (IPD), mm54 — 75Zorné pole, mm32,8–4,9 (*volitelné: při použití přídavných okulárů a čoček objektivů: 65,7–0,9), s okulárem 10xStolek, mmØ95Pracovní stolek, mmprůhledná deska, černá/bílá deskaDioptrická korekce okuláru, dioptrií±5 na každém okuláruZaostřeníhrubý (106 mm, s hrubým nastavením zaostřovacího napětí)S osvětlenímLEDRegulace jasuyesNapájeníAC napájení, 115–230/50/60Typ světelného zdrojeodražené světlo: šikmá osvětlovací soustava – 3 W LED; procházející světlo: 3 W LED diodaRozsah provozní teploty, °C0 — 40Možnost připojení dalších zařízeníkondenzor pro pozorování v tmavém poli, polarizační zařízení, pomocné objektivy (0,5х, 1,5х, 2х)Typ uživateleprofesionálové, zkušení uživateléÚroveň obtížnosti montáže a instalacekomplikovanéOptické schémastereomikroskop GreenoughMožnosti použitípro aplikovaný výzkumUmístění světelného zdrojeduálníMetody pozorovánísvětlé poleSoučástí je i digitální fotoaparátyesPouzdro/kufřík/taška v saděprotiprachová ochrana=== Oddělovač ===Digitální fotoaparátSnímačSony Exmor/Starvis CMOSBarevný/černobílýbarevnýMegapixely8Maximální rozlišení, px3840x2160Velikost snímače1/1,2" (11,14x6,26 mm)Rozměr pixelu, mkm2.9x2.9Konektory rozhraníHDMI 1,4, USB 3.0, Wi-FiPaměťová kartaSD až 32 GBMožnost připojení dalších zařízeníadaptér Wi-Fi (USB), flash disk (USB), myš (USB)Citlivost na světlo1028 mV s 1/30 sPoměr signálu k šumu0,13 mV při 1/30 sExpoziční čas0,04 ms – 1000 msZáznam videayesSnímková frekvence, fps (počet snímků za sekundu) při rozlišení30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 3840x2160 (USB 3.0)Místo montážetrinokulární tubus, okulárový tubus namísto okuláruObrazový formát*.jpg, *.tifFormát videozáznamů*.h264/*.h265, *.mp4Spektrální rozsah, nm380–650 (IR-filtrováno)Typ závěrkyERS (Electronic Rolling Shutter – elektronická rolovací závěrka)SoftwareHDMI: vestavěné; USB: MAGUS ViewSystémové požadavkyWindows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, 19" nebo větší displejTyp montážeC-mountTělopevné hliníkovéNapájení fotoaparátusíťový adaptér 12 V, 1 ASpecifikace napájecího AC adaptéruvstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 ARozsah provozních teplot fotoaparátu, °C-10 — 50Rozsah provozní vlhkosti, %30 — 80=== Oddělovač ===MonitorTyp matriceIPSÚhlopříčka displeje, palce13.3Rozlišení displeje, px3840x2160 (4K)Poměr stran16:9Jas, cd/m²400Počet zobrazovaných barev16,7 mKontrast1000:1Horizontální/vertikální pozorovací úhel, °178/178Velikost viditelné plochy obrazovky (ŠxV), mm295x165Rozteč pixelů (ŠxV), mm0,154x0,154Frekvence optického zdroje, Hz60Typ matrice podsvíceníLEDŽivotnost podsvícení LED, h50000RozhraníHDMIRozsah provozní teploty, °C-15 — 55Rozsah provozní vlhkosti, %10 — 90NapájeníAC 110–220 V, DC 5–12 V/1 A (Type-C)Spotřeba elektrické energie, W12 (max.)
