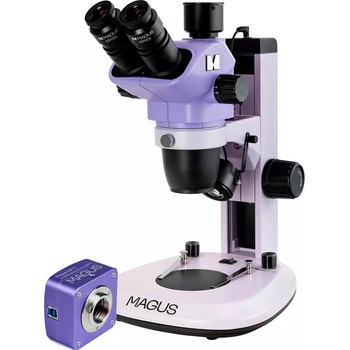

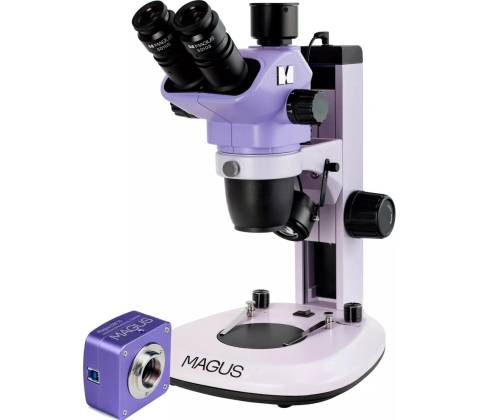

Magus stereo D7T Base

Stereomikroskop s Greenoughovou optickou konstrukcí poskytuje přesné detaily topografie povrchu bez ztráty prostorové orientace, čímž zajišťuje velkou hloubku ostrosti při pozorování trojrozměrných objektů.

Mikroskop plynule mění zvětšení s faktorem 6,7 v rozsahu od 6,7x do 45x při zachování pracovní vzdálenosti 105 mm. Obsahuje vestavěnou osvětlovací soustavu pro pozorování v procházejícím a odraženém světle pro studium průhledných a neprůhledných objektů. Mikroskop umožňuje instalaci příslušenství pro polarizované světlo a temné pole.

Fotoaparát v digitálním mikroskopu umožňuje zaznamenávat proces pozorování i jeho průběžné a konečné výsledky. Snímač s rozlišením 18 Mpx poskytuje požadované rozlišení stereomikroskopu. Snímač 1/2,3" s adaptérem 0,5x zobrazí na obrazovce počítače při nejmenším zvětšení mikroskopu zorné pole 18,3x13,7 mm.

Mikroskop se používá při restaurování, montáži a kontrole kvality a také v zoologii a botanice.

Digitální fotoaparát

Digitální fotoaparát MAGUS CBF12 je navržen pro spolupráci s mikroskopem: fotografování, nahrávání videa a zobrazování snímků na externí obrazovce. Svými vlastnostmi se nejlépe hodí pro práci ve světlém poli na mikroskopech s extrémně rovným vlastním zorným polem s objektivy s 4x a 10x zvětšením a stereomikroskopech.

Fotoaparát MAGUS CBF12 je vybaven snímačem CMOS Aptina s citlivostí na světlo 8.4 ke−/lux.sec. Maximální zorné pole bez zkreslení získáte pomocí adaptéru se zvětšením 0,5x. 20 Mpx snímač vám umožní dosáhnout realistického a vysoce detailního obrazu s rozlišením 5120x3840px. V tomto režimu je video pořizováno rychlostí 20 fps (snímků za sekundu). Snížením rozlišení můžete zvýšit snímkovou frekvenci, a tím zlepšit plynulost videa. Dostupná možnost: 2560x1920 px (45 fps). V jakémkoliv z vybraných režimů lze pohodlně nastavit zaostření mikroskopu. Režim se zvýšenou snímkovou frekvencí je vhodný pro studium pohybujících se objektů a rychle probíhajících procesů, jakož i pro prezentace a ukázky.

Hlava mikroskopu

Trinokulární hlava je otočná o 360° a lze ji uzamknout v libovolné poloze. Digitální fotoaparát se instaluje do trinokulárního tubusu pomocí adaptéru typu C-mount.

Dráha světla se nemění. Poměr rozdělení je pevně stanoven: 80 % do okuláru a 20 % do trinokulárního tubusu. Uživatel sleduje obraz v okulárech a současně na obrazovce.

Základní konfigurace obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.

Objektiv se zoomem

Objektiv umožňuje plynulou změnu zvětšení až na 6,7násobné bez ztráty ostrosti při zachování velké pracovní vzdálenosti 105 mm. Mikroskop vytváří vzpřímený (nikoliv převrácený) trojrozměrný obraz. Pomocné objektivy mění rozsah zvětšení, zorné pole a pracovní vzdálenost mikroskopu.

Mechanismus zaostřování

Knoflíky pro hrubé zaostřování jsou umístěny na obou stranách stojanu. Tuhost hrubého ostření je nastavitelná.

Deska pracovního stolku

V závislosti na vzorku se zvolí matný skleněný nebo černobílý stolek. Matný skleněný stolek zajišťuje rovnoměrné osvětlení a optimální rozptyl světla při pozorování průhledných a průsvitných objektů. Černobílý stolek se volí pro pozorování neprůhledných objektů na kontrastním pozadí: černá strana pro světlé objekty a bílá strana pro tmavé objekty.

Zdroje světla

Mikroskop je vybaven 3 W LED osvětlovačem procházejícího světla a 3 W LED osvětlovačem odraženého světla. Životnost LED diod je 50 000 hodin.

Příslušenství

K mikroskopu je k dispozici široká škála příslušenství.

Okuláry a pomocné objektivy rozšiřují rozsah zvětšení mikroskopu.

Digitální fotoaparáty přenášejí obraz z mikroskopu na monitor.

Adaptéry pro montáž typu C připojují fotoaparát k mikroskopu. Zvětšení adaptéru se volí tak, aby odpovídalo velikosti snímače fotoaparátu.

Pro měření vzorků se používají kalibrační sklíčka. Hodnota stupnice na kalibračním sklíčku stereomikroskopů je 0,1 mm.

Ke studiu anizotropních vzorků se používá sada polarizátor/analyzátor.

Kondenzátor v temném poli s klipem na drahokamy umožňuje studovat drahokamy a polodrahokamy.

Pro osvětlení pracovního prostoru v odraženém světle bez stínů se používá prstencové světlo.

Prstencové světlo s polarizátorem odstraňuje odlesky z obrazu leštěných kovových povrchů.

Mechanický stolek umožňuje plynulý pohyb vzorků bez trhání podél dvou os a nabízí uživateli další pohodlí při použití zvětšení nad 20x.

K jemnému doladění osvětlení v pracovní oblasti se používá prstencové světlo se sektorovým ovládáním a světlo na husím krku. Světlo je vystaveno pod zvoleným úhlem, čímž se vytvoří světelné stíny potřebné pro pozorování, zatímco určitá část vzorku zůstává osvětlena.

Univerzální stojany umožňují zvětšit pracovní plochu, a tím vám dávají větší volnost při volbě polohy hlavy mikroskopu nad pracovištěm.

Vlastnosti mikroskopu:

• Objektiv se zoomem umožňuje plynulou změnu zvětšení bez ztráty ostrosti: poměr zoomu 6,7:1
• 360° otočná trinokulární hlava s vertikálním tubusem pro upevnění digitálního fotoaparátu
• Výhody Greenoughovy optické konstrukce: velká hloubka ostrosti, 3D vizualizace s vysokým rozlišením, kompaktní design a příznivá cena
• LED diody s vysílaným (3 W) a odraženým (3 W) světlem s dlouhou životností
• Široká škála kompatibilního volitelného příslušenství

Funkce fotoaparátu:

• Snímač CMOS Aptina s vysokou citlivostí na světlo
• Rozlišení snímače 20 Mpx: vysoce detailní snímky na objektivech s malým zvětšením
• Snímková frekvence dostatečná pro nastavení zaostření: 20 snímků za sekundu s rozlišením 5120x3840 px
• Ukázky ve školních třídách a pozorování pohybujících se objektů jsou jednoduché díky zvýšení snímkové frekvence při současném snížení rozlišení; pohyb vzorku je viditelný bez trhání
• Rozhraní USB 3.0 poskytuje 10krát vyšší rychlost přenosu dat než rozhraní USB 2.0
• Software pro vytváření fotografií a videí a jejich zobrazování a úpravy v reálném čase
• Lineární a úhlové měření

Balení:

• Digitální fotoaparát MAGUS CBF12 (digitální fotoaparát, kabel USB, USB flash disk s ovladači a softwarem, návod k použití a záruční list)
• Základna s vestavěným zdrojem procházejícího světla, vestavěným napájecím zdrojem a stojanem se zaostřovacím mechanismem
• Hlava mikroskopu – část objektivu a okulárové tubusy
• Okulár 10х/22 mm s očním reliéfem a dioptrickou korekcí (2 ks)
• Adaptér typu C-mount 0,5x
• Černobílá deska
• Matná skleněná deska
• Osvětlovací soustava pro pozorování v šikmo dopadajícím odraženém světle
• Napájecí kabel mikroskopu
• Protiprachový kryt
• Návod k použití a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 15х/16 mm okulár (2 ks)
• 20х/12 mm okulár (2 ks)
• 25х/9 mm okulár (2 ks)
• 30х/8 mm okulár (2 ks)
• Pomocný objektiv 0,5x
• Pomocný objektiv 1,5x
• Pomocný objektiv 2x
• Adaptér typu C-mount 1x
• Sada polarizátoru/analyzátoru
• Kondenzor pro pozorování v tmavém poli
• Prstencové světlo
• Prstencové světlo s polarizátorem
• Prstencové světlo se sektorovým ovládáním
• Dvojité světlo na husím krku
• Mechanický pracovní stolek
• Univerzální stojan se zaostřovacím mechanismem
• Klip na drahokam
• Monitor a digitální kamera s rozhraním HDMI
• Kalibrační sklíčko

ZnačkaMAGUSZáruka5 letEAN5905555024523Velikost balení (DxŠxV)52x37x37 cmPřepravní hmotnost8.1 kg=== Oddělovač ===Technické údaje mikroskopuTypstereo/instrumentálníTyp hlavy mikroskoputrinokulárníHlavaotáčecí hlava 360°, uzamykatelná v libovolné polozeÚhel sklonu hlavy45°Zvětšení, x6,7–45 základní konfigurace (*volitelně: 3,4–270)Rozsah zvětšenído 200xFaktor zvětšení6,7:1Zvětšení adaptéru typu C-mount, x0.5Průměr tubusu okuláru v mm30Okuláry10x/22 mm, dlouhý oční reliéf (*volitelně: 10x/22 mm se stupnicí, 15x/16, 20x/12, 25x/9, 30x/8)Objektivy0,67–4,5x (*volitelné: při použití přídavných okulárů a pomocných objektivů: 3,4–270x)Pracovní vzdálenost, mm105 (*volitelné: při použití přídavných okulárů a pomocných objektivů: 177, 47, 26)Mezipupilární vzdálenost (IPD), mm54 — 75Zorné pole, mm32,8–4,9 (*volitelné: při použití přídavných okulárů a čoček objektivů: 65,7–0,9), s okulárem 10xStolek, mmØ95Pracovní stolek, mmprůhledná deska, černá/bílá deskaDioptrická korekce okuláru, dioptrií±5 na každém okuláruZaostřeníhrubý (106 mm, s hrubým nastavením zaostřovacího napětí)S osvětlenímLEDRegulace jasuyesNapájeníAC napájení, 115–230/50/60Typ světelného zdrojeodražené světlo: šikmá osvětlovací soustava – 3 W LED; procházející světlo: 3 W LED diodaRozsah provozní teploty, °C0 — 40Možnost připojení dalších zařízeníkondenzor pro pozorování v tmavém poli, polarizační zařízení, pomocné objektivy (0,5х, 1,5х, 2х)Typ uživateleprofesionálové, zkušení uživateléÚroveň obtížnosti montáže a instalacekomplikovanéOptické schémastereomikroskop GreenoughMožnosti použitípro aplikovaný výzkumUmístění světelného zdrojeduálníMetody pozorovánísvětlé poleSoučástí je i digitální fotoaparátyesPouzdro/kufřík/taška v saděprotiprachová ochrana=== Oddělovač ===Digitální fotoaparátSnímačAptina CMOSBarevný/černobílýbarevnýMegapixely20Maximální rozlišení, px5120x3840 (5K)Velikost snímače1/1,8" (7,17x5,38 mm)Rozměr pixelu, mkm1.4x1.4Konektory rozhraníUSB 3.0Citlivost na světlo8.4 ke−/lux.secExpoziční čas0,02 ms – 15 sZáznam videayesSnímková frekvence, fps (počet snímků za sekundu) při rozlišení20 při rozlišení 5120x3840, 45 při rozlišení 2560x1920Místo montážetrinokulární tubus, okulárový tubus namísto okuláruObrazový formát*.jpg, *.bmp, *.png, *.tifFormát videozáznamů*.avi, *.h264 (Win 8 nebo novější), *.wmv, *h265 (Win 10 nebo novější)Spektrální rozsah, nm380–650 (IR-filtrováno)Typ závěrkyERS (Electronic Rolling Shutter – elektronická rolovací závěrka)Vyvážení bíléautomatický, manuálníKontrola expoziceautomatický, manuálníFunkce softwarudoba expozice, jas, rozměr obrazuSoftwareMAGUS ViewVýstup5 Gb/s, USB 3.0Systémové požadavkyWindows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, 17" nebo větší displejTyp montážeC-mountTělopevné hliníkovéNapájení fotoaparátuDC proud, 5 V, z USB portu počítačeRozsah provozních teplot fotoaparátu, °C-10 — 50Rozsah provozní vlhkosti, %30 — 80
