Magus Pol D850

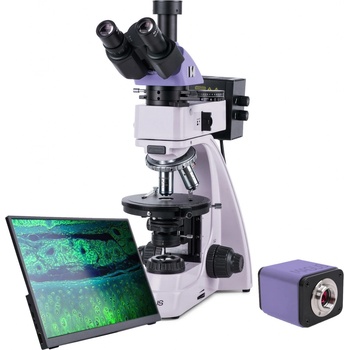

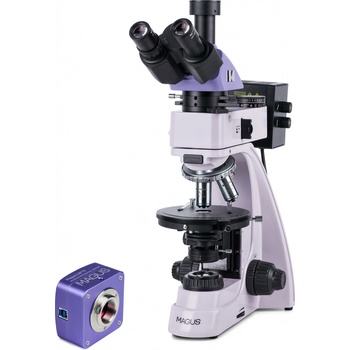

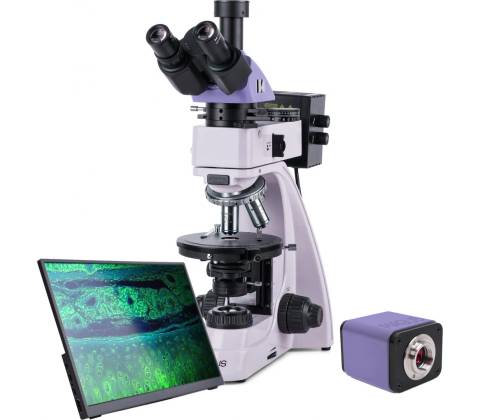

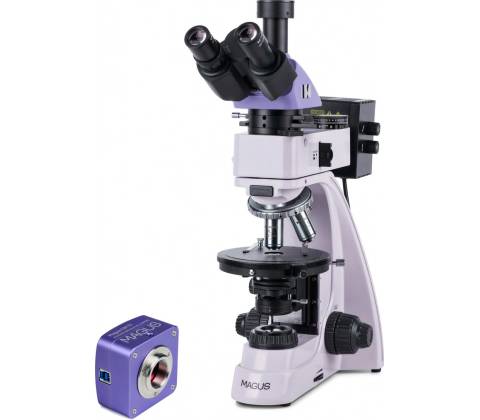

Digitálny, polarizačný mikroskop MAGUS Pol D850 LCDS fotoaparátom a monitorom. Zväčšenie: 50-600x. Trinokulárna hlava, rovinné achromatické objektívy. Odrazené a prechádzajúce svetlo, zdroje svetla – 30 W halogénové žiarovky, Köhlerovo osvetlenie v odrazenom a prechádzajúcom svetle. Bertrandova šošovka a kompenzátory

Polarizačný mikroskop MAGUS Pol D850 LCD je navrhnutý na skúmanie vzoriek v polarizovanom a prirodzenom svetle. V prechádzajúcom svetle môžete pozorovať geologické preparáty a tiež anizotropné biologické a polymérne vzorky v tenkých rezoch. V odrazenom svetle viete skúmať leštené rezy s jednou leštenou stranou. Hrúbka leštených rezov nie je obmedzená, ale obvykle to je 5–10 mm. Nepriehľadné vzorky viete skúmať s maximálnou hrúbkou až 15 mm. Polarizačný mikroskop na vytvorenie obrazu využíva dvojlom anizotropnej vzorky. Rovinne polarizované svetlo sa pri prechode anizotropným preparátom rozdelí na dva lúče a zmení rovinu polarizácie. Analyzátor privádza kmitanie lúčov do rovnakej roviny a osi, preto dochádza k deštruktívnej a konštruktívnej interferencii medzi oboma vlnoplochami. Pri otáčaní pracovným stolíkom jasný, vysoko kontrastný obraz mení farbu. Digitálny mikroskop má objektívy bez vnútorného pnutia. V medziľahlom tubuse sa nachádza analyzátor a Bertrandova šošovka, k dispozícii je aj slot pre kompenzátory. Mikroskop je vhodný v kryštalografii, petrografii, mineralógii, súdnom lekárstve, medicíne a ďalších vedných odboroch.Digital, polarizing microscope MAGUS Pol D850 LCD

With camera and monitor. Magnification: 50-600x. Trinocular head, planar achromatic objectives. Reflected and transmitted light, light sources – 30 W halogen lamps, Köhler illumination in reflected and transmitted light. Bertrand lens and compensators

The MAGUS Pol D850 LCD polarizing microscope is designed for examining samples in polarized and natural light. In transmitted light, you can observe geological preparations, as well as anisotropic biological and polymer samples in thin sections. In reflected light, you can examine polished sections with one polished side. The thickness of polished sections is not limited, but usually it is 5–10 mm. You can examine opaque samples with a maximum thickness of up to 15 mm. The polarizing microscope uses the birefringence of an anisotropic sample to create an image. Plane-polarized light is split into two beams when passing through an anisotropic preparation and changes the plane of polarization. The analyzer brings the oscillations of the beams to the same plane and axis, therefore destructive and constructive interference occurs between the two wavefronts. When the worktable is rotated, the bright, high-contrast image changes color. The digital microscope has lenses without internal tension. The analyzer and Bertrand lens are located in the intermediate tube, and there is also a slot for compensators. The microscope is suitable for crystallography, petrography, mineralogy, forensics, medicine and other scientific fields.

Digitálny fotoaparát mikroskopu

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora. Digitálny fotoaparát disponuje 8 Mpx snímačom. Po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K 3840x2160 px. Po pripojení cez Wi-Fi dosahuje kvalita obrazu Full HD 1920x1080 px. Digitálna kamera využíva rozhranie HDMI na priame pripojenie k monitoru, televízoru alebo projektoru, pričom nemusí byť pripojený k počítaču. Rozhranie HDMI zaisťuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát sa dá pripojiť k počítaču cez Wi-Fi alebo USB 3.0.Video sa zaznamenáva rýchlosťou 30 snímok za sekundu. Fotoaparát kombinuje vysokú rýchlosť snímania - počet snímok za sekundu s veľkou šírkou pásma HDMI, čo zaisťuje živý obraz, plynulý záznam bez sekania a žiadne oneskorenie medzi snímkami. Pri maximálnom rozlíšení ponúka kamera dobre prekreslený obraz, plynulo sa pohybujúce objekty a zobrazenie bez oneskorenia.Digital Microscope Camera

MAGUS CHD40 is a digital HDMI camera with three video interfaces and automatic switching between 4K and Full HD depending on the monitor resolution. The digital camera has an 8 Mpx sensor. When connected via HDMI or USB 3.0, it creates realistic images in 4K resolution 3840x2160 px. When connected via Wi-Fi, the image quality reaches Full HD 1920x1080 px. The digital camera uses the HDMI interface to connect directly to a monitor, TV or projector, without having to be connected to a computer. The HDMI interface ensures a high and stable transfer speed from the camera to an external screen. The camera can be connected to a computer via Wi-Fi or USB 3.0. Video is recorded at a speed of 30 frames per second. The camera combines high frame rate with high HDMI bandwidth, ensuring a vivid image, smooth recording without stuttering and no lag between frames. At maximum resolution, the camera offers a well-rendered image, smooth moving objects and lag-free display.

Monitor LCD

Monitor MAGUS MCD40 je vhodný pre použitie s vizualizačnými systémami mikroskopov MAGUS, zobrazuje snímky v reálnom čase. Pripája sa k fotoaparátu, ktorý je namontovaný na mikroskope. Monitor LCD podporuje fotoaparáty MAGUS 4K HDMI. Jeho uhlopriečka je 13,3" a spolu s matricou IPS poskytuje jasný obraz s veľkými pozorovacími uhlami. Reprodukcia farieb sa nemeníani keď sa pozeráte na monitor pod iným uhlom. Displej môžete umiestniť na sklopný stojan na stôl alebo poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.

Hlavica polarizačného mikroskopu

Trinokulárna hlavica s rovinnými achromatickými objektívmi s korekciou na nekonečno vlastní namontované zariadenia na snímanie digitálneho obrazu v trinokulárnom tubuse. Gombík pre voľbu dráhy svetla okulára/fotoaparátu umožňuje nasmerovať svetelný lúč buď do digitálneho fotoaparátu, alebo do tubusu okulára. Dioptrie si môžete nastaviť na ľavom tubuse.Do revolverového nosiča objektívov môžete súčasne umiestniť až päť objektívov.Súčasťou balenia sú 4 objektívy. Do voľného slotu môžete umiestniť prídavný objektív pre dosiahnutie väčšieho zväčšenia. Konštrukcia revolverového nosiča objektívov je umiestnená smerom od pozorovateľa, takže budete vidieť objektívy vložené do optickej dráhy. Môžete si tak pri svojej práci pohodlne položiť ruky na stôl.  Sloty revolverového nosiča objektívov sú vystredené tak, aby sa vyrovnala optická os objektívu a mikroskopu.

Objektívy digitálneho mikroskopu

Rovinné achromatické objektívy s korekciou na nekonečno sú špeciálne navrhnuté pre pozorovanie v polarizovanom svetle. Optika bez vnútorného pnutia zabezpečuje, že dvojlom pochádza zo skúmaného preparátu, a nie z optických prvkov. Objektívy sú navrhnuté na použitie bez krycích sklíčok. Koaxiálne gombíky hrubého a jemného zaostrenia sa nachádzajú v spodnej časti základne mikroskopu na oboch stranách. Môžete si tak položiť ruky na stôl a zaujať pri pozorovaní uvoľnenú polohu. Nastavenie zaostrenia je plynulé a ľahké. Konštrukcia zaostrovacieho mechanizmu umožňuje rýchle nastavenie mikroskopu po zmene skúmaného preparátu. Preto je na pravej strane umiestnený aretačný gombík hrubého zaostrenia, pričom tuhosť hrubého zaostrenia sa dá nastaviť otáčaním krúžku, ktorý sa nachádza na ľavej strane.

Pracovný stolík mikroskopu

Pracovný stolík mikroskopu MAGUS Pol D850 LCD sa dá otáčať o 360°, čo umožňuje sledovať zmenu farby preparátu, keď sú polarizátor a analyzátor v skríženej orientácii. Stupnica na stolíku má odstupňovanie uhla otáčania. Pomocou nóniovej stupnice bude vaše meranie s presnosťou 0,1°. Pracovný stolík sa dá vystrediť prostredníctvom dvoch skrutiek, pretože analýza anizotropného objektu v polarizovanom svetle vyžaduje presné zarovnanie osi otáčania stolíka s optickou osou mikroskopu.

Zdroj svetla digitálneho mikroskopu

Halogénové žiarovky vyžarujú svetlo s teplým tónom farby, ktorý tak nezaťažuje oči ani pri dlhej práci, pre pozorovanie v odrazenom aj prechádzajúcom svetle. Zdrojom osvetlenia je 30 W žiarovka, ktorá poskytuje dostatočný jas pre pozorovanie s objektívmi so zväčšením od 4x do 100x, ktoré sa používajú pri mikroskopii vo svetlom poli a v polarizovanom svetle.Köhlerovo osvetlenie sa dá nastaviť. Poľná a apertúrna clona sú z výroby vopred vycentrované a nevyžadujú žiadne ďalšie vystredenie.  k dispozícii s nastaviteľnou poľnou clonou, vystredeným a výškovo nastaviteľným Abbeovým kondenzorom, apertúrnou clonou a otočnou pomocnou šošovkou s NA=1,25.Polarizátor sa dá otáčať v rozsahu 0–360°, s vyznačenými štyrmi uhly natočenia, a to 0°, 90°, 180° a 270°. Analyzátor sa otáča o 360°. Nóniová stupnica na analyzátore umožňuje presné meranie uhla. Nastavenie Köhlerovho osvetlenia zvyšuje kvalitu obrazu vzorky, dosiahnete maximálne rozlíšenie na každom objektíve a rovnomerné osvetlenie zorného poľa bez stmavnutia na okrajoch. Pozorovaný objekt bude ostro zaostrený a artefakty obrazu budú odstránené.

Štúdium vzoriek v polarizovanom svetle

V medziľahlom tubuse je umiestnený analyzátor a Bertrandova šošovka, ktorý obsahuje aj slot pre kompenzátory. Analyzátor je vložený do svetelnej dráhy umožňujúcej pozorovanie objektov v polarizovanom svetle. Pri otáčaní polarizátora a analyzátora dochádza k zmenám uhla polarizácie. Vzájomne kolmej polohe dosiahnete nastavením oboch filtrov do polohy „0“. Pri otáčaní stojana digitálneho mikroskopu sa v závislosti od uhla polarizácie svetlo odrazí od povrchu vzorky rôznym spôsobom.Bertrandova šošovka sa využíva na konoskopické štúdie. Kompenzátory sú určené na zvýšenie kontrastu vzoriek so slabým dvojlomom.

Príslušenstvo k zakúpeniu

K dispozícii je rada príslušenstva, ktorý je špeciálne navrhnutá pre polarizačný digitálny mikroskop MAGUS Pol D850 LCD. Na štúdium preparátov s veľkosťou až 0,22 µm je možné využiť prídavné objektívy. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre vám pomôžu plne využiť potenciál častejšie používaného objektívu. Digitálny fotoaparát, ktorý prenáša obraz z mikroskopu na monitor, ukladá súbory a disponuje softvérom, ktorý umožňuje meranie vzoriek v reálnom čase. Kalibračné sklíčko na meranie objektov je možné kombinovať s okulárom so stupnicou alebo softvérom fotoaparátu.

Vlastnosti mikroskopu:✓ Štúdium priehľadných a nepriehľadných anizotropných vzoriek v polarizovanom a prirodzenom svetle ✓ Výkonný 30 W halogénový zdroj prechádzajúceho a odrazeného svetla, ktorý poskytuje jasné prirodzené svetlo ✓ Bertrandova šošovka pre konoskopiu a ortoskopiu, kompenzátory a Köhlerovo osvetlenie v prechádzajúcom a odrazenom svetle ✓ Trinokulárna hlavica s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; rozdelenie lúča 100:0 a 0:100 ✓ Rovinné achromatické objektívy bez vnútorného pnutia eliminujú falošné optické efekty ✓ Pohodlné vyrovnanie slotov revolverového nosiča objektívov a pracovného stolíka ✓ Otočný kruhový pracovný stolík s nóniovou stupnicou na presné meranie uhlov ✓ Široký sortiment voliteľného príslušenstva

Vlastnosti fotoaparátu:✓ Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI ✓ Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0. ✓ Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora ✓ 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia ✓ Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok ✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania

Obsah balenia:✓ Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 3.0 kábel (1,5 m), USB mys, pamätová karta SD 32 GB, USB Wi-Fi adaptér (2 ks), napájací adaptér 12 V /1 A (Euro), inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list) ✓ LCD monitor MAGUS MCD40 ✓ Základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov ✓ Osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom ✓ Trinokulárna hlavica ✓ Medziľahlý tubus s Bertrandovou šošovkou a analyzátorom a slotom pre kompenzátor

• ✓ Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,6 (odpružený) WD 3,98 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,7 (odpružený) WD 2,03 mm

✓ Okulár 10x/20 mm 2x ✓ 10x/20 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm ✓ Adaptér typu C-mount 1x ✓ Šesťhranný kľúč ✓ Napájací kábel ✓ Protiprachová krytka ✓ Užívateľská príručka a záručný list

Možnosť zakúpiť:✓ 16x/11 mm okulár 2x ✓ 20x/11 mm okulár 2x

• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 2,5x/0,07 WD 11 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 50x/0,7 (odpružený) WD 3,69 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 80x/0,8 (odpružený) WD 1,25 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 100x/0,85 (odpružený) WD 0,4 mm

✓ Mechanický pracovný stolík ✓ Kalibračné sklíčko
