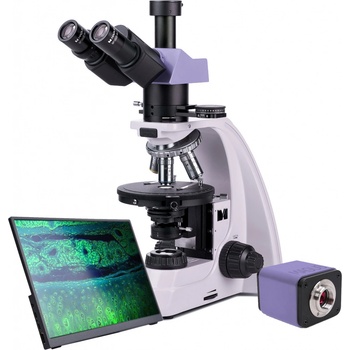

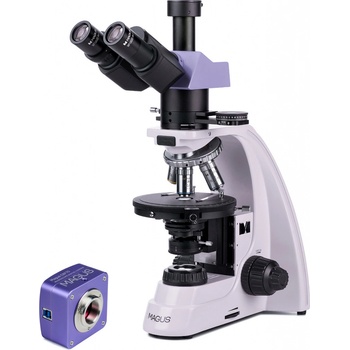

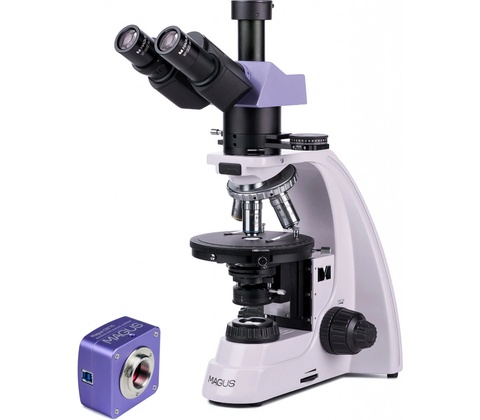

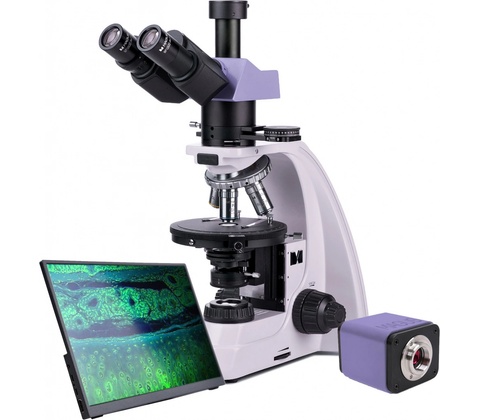

Magus Pol D800

Digitálny, polarizačný mikroskop MAGUS Pol D800S fotoaparátom. Zväčšenie: 40-600x. Trinokulárna hlavica, rovinné achromatické objektívy. Osvetlenie prechádzajúcim svetlom, zdroj svetla – 30 W halogénová žiarovka, Köhlerovo osvetlenie. Bertrandova šošovka a kompenzátory

Digitálny mikroskop MAGUS Pol D800 je určený na štúdium anizotropných geologických, biologických a polymérnych vzoriek v polarizovanom a prechádzajúcom svetle. Polarizačný mikroskop na vytvorenie obrazu využíva dvojlom anizotropnej vzorky. Rovinne polarizované svetlo sa pri prechode anizotropným preparátom rozdelí na dva lúče a zmení rovinu polarizácie.Analyzátor privádza kmitanie lúčov do rovnakej roviny a osi, čím dochádza k deštruktívnej a konštruktívnej interferencii medzi oboma vlnoplochami. Jasný, vysoko kontrastný obraz mení farbu pri otáčaní pracovným stolíkom. Mikroskop disponuje objektívmi bez vnútorného pnutia. V medziľahlom tubuse sa nachádza analyzátor a Bertrandova šošovka. K dispozícii je tiež slot pre kompenzátory. Polarizačný mikroskop je ideálny v oblasti kryštalografii, petrografii, mineralógii, súdnom lekárstve, medicíne a ďalších vedných odboroch.

Digitálny fotoaparát mikroskopu

Digitálny fotoaparát MAGUS CBF70 je vedecký fotoaparát s rozlíšením 21 Mpx a snímačom typu 4/3", navrhnutý pre mikroskopiu vo svetlom poli. Fotoaparát poskytuje realistický obraz s rozlíšením 5280x3954 pixelov. Je ideálny pre prácu s objektívmi 4x, 10x, 20x a 40x. Pri použití objektívov s nižším zväčšením vám fotoaparát umožní zachytiť jemnejšie detaily. Pri maximálnom rozlíšení je video zaznamenávané rýchlosťou 17 fps snímok za sekundu, čo je postačujúce na precízne zaostrovanie mikroskopu. Pri znížení rozlíšenia sa rýchlosť zvýši na 56, 67 a 192 snímok za sekundu. Tieto režimy sú ideálne pre prezentácie v školských triedach, zaznamenávanie videí rýchlo sa pohybujúcich objektov a sledovanie pohyblivých vzoriek. Fotoaparát má rozhranie USB 3.0, ktoré zaisťuje prenos dát 10-krát rýchlejšie v porovnaní s fotoaparátmi s rozhraním USB 2.0. Svojou vysokou rýchlosťou prenosu dát je ideálny pre profesionálne laboratóriá, výskumné účely a vyučovanie na univerzitách.

Hlavica polarizačného mikroskopu

Trinokulárna hlavica s rovinnými achromatickými objektívmi s korekciou na nekonečno vlastní namontované zariadenia na snímanie digitálneho obrazu v trinokulárnom tubuse. Gombík pre voľbu dráhy svetla okulára/fotoaparátu umožňuje nasmerovať svetelný lúč buď do digitálneho fotoaparátu, alebo do tubusu okulára. Dioptrie si môžete nastaviť na ľavom tubuse. Do revolverového nosiča objektívov môžete súčasne umiestniť až päť objektívov. Súčasťou balenia sú 4 objektívy. Do voľného slotu môžete umiestniť prídavný objektív pre dosiahnutie väčšieho zväčšenia. Konštrukcia revolverového nosiča objektívov je umiestnená smerom od pozorovateľa, takže budete vidieť objektívy vložené do optickej dráhy. Môžete si tak pri svojej práci pohodlne položiť ruky na stôl.  Sloty revolverového nosiča objektívov sú vystredené tak, aby sa vyrovnala optická os objektívu a mikroskopu.

Objektívy digitálneho mikroskopu

Rovinné achromatické objektívy s korekciou na nekonečno sú špeciálne navrhnuté pre pozorovanie v polarizovanom svetle. Optika bez vnútorného pnutia zabezpečuje, že dvojlom pochádza zo skúmaného preparátu, a nie z optických prvkov. Objektívy sú navrhnuté na použitie s krycími sklíčkami s hrúbkou 0,17 mm. Koaxiálne gombíky hrubého a jemného zaostrenia sa nachádzajú v spodnej časti základne mikroskopu na oboch stranách. Môžete si tak položiť ruky na stôl a zaujať pri pozorovaní uvoľnenú polohu. Nastavenie zaostrenia je plynulé a ľahké. Konštrukcia zaostrovacieho mechanizmu umožňuje rýchle nastavenie mikroskopu po zmene skúmaného preparátu. Preto je na pravej strane umiestnený aretačný gombík hrubého zaostrenia, pričom tuhosť hrubého zaostrenia sa dá nastaviť otáčaním krúžku, ktorý sa nachádza na ľavej strane.

Pracovný stolík mikroskopu

Pracovný stolík sa dá otáčať o 360°, čo umožňuje sledovať zmenu farby preparátu, keď sú polarizátor a analyzátor v skríženej orientácii. Stupnica na stolíku má odstupňovanie uhla otáčania.Pomocou nóniovej stupnice bude vaše meranie s presnosťou 0,1°. Pracovný stolík sa dá vystrediť prostredníctvom dvoch skrutiek, pretože analýza anizotropného objektu v polarizovanom svetle vyžaduje presné zarovnanie osi otáčania stolíka s optickou osou mikroskopu.

Zdroj svetla digitálneho mikroskopu

Halogénové žiarovky vyžarujú svetlo s teplým tónom farby, ktorý tak nezaťažuje oči ani pri dlhej práci. Zdrojom osvetlenia je 30 W žiarovka, ktorá poskytuje dostatočný jas pre pozorovanie s objektívmi so zväčšením od 4x do 100x, ktoré sa používajú pri mikroskopii vo svetlom poli a v polarizovanom svetle. Köhlerovo osvetlenie je k dispozícii s nastaviteľnou poľnou clonou, vystredeným a výškovo nastaviteľným Abbeovým kondenzorom, apertúrnou clonou a otočnou pomocnou šošovkou s NA=1,25. Polarizátor sa dá otáčať v rozsahu 0–360°, s vyznačenými štyrmi uhly natočenia, a to 0°, 90°, 180° a 270°. Analyzátor sa otáča o 360°. Nóniová stupnica na analyzátore umožňuje presné meranie uhla. Nastavenie Köhlerovho osvetlenia zvyšuje kvalitu obrazu vzorky, dosiahnete maximálne rozlíšenie na každom objektíve a rovnomerné osvetlenie zorného poľa bez stmavnutia na okrajoch. Pozorovaný objekt bude ostro zaostrený a artefakty obrazu budú odstránené.

Štúdium vzoriek v polarizovanom svetle

V medziľahlom tubuse je umiestnený analyzátor a Bertrandova šošovka, ktorý obsahuje aj slot pre kompenzátory. Analyzátor je vložený do svetelnej dráhy umožňujúcej pozorovanie objektov v polarizovanom svetle. Pri otáčaní polarizátora a analyzátora dochádza k zmenám uhla polarizácie. Vzájomne kolmej polohe dosiahnete nastavením oboch filtrov do polohy „0“. Pri otáčaní stojana digitálneho mikroskopu sa v závislosti od uhla polarizácie svetlo odrazí od povrchu vzorky rôznym spôsobom. Bertrandova šošovka sa využíva na konoskopické štúdie. Kompenzátory sú určené na zvýšenie kontrastu vzoriek so slabým dvojlomom.

Príslušenstvo k zakúpeniu

K dispozícii je rada príslušenstva, ktorý je špeciálne navrhnutá pre polarizačný digitálny mikroskop MAGUS Pol D800. Na štúdium preparátov s veľkosťou až 0,22 µm je možné využiť prídavné objektívy. Okuláre rozširujú rozsah zväčšenia mikroskopu. Prídavné okuláre vám pomôžu plne využiť potenciál častejšie používaného objektívu. Digitálny fotoaparát, ktorý prenáša obraz z mikroskopu na monitor, ukladá súbory a disponuje softvérom, ktorý umožňuje meranie vzoriek v reálnom čase. Kalibračné sklíčko na meranie objektov je možné kombinovať s okulárom so stupnicou alebo softvérom fotoaparátu.

Vlastnosti mikroskopu: ✓ Štúdium anizotropných vzoriek v polarizovanom a prechádzajúcom svetle ✓ Výkonný 30 W halogénový zdroj prechádzajúceho svetla, ktorý poskytuje jasné prirodzené svetlo ✓ Bertrandova šošovka pre konoskopiu a ortoskopiu, kompenzátory a Köhlerovo osvetlenie ✓ Trinokulárna hlavica s trinokulárnym tubusom na upevnenie digitálneho fotoaparátu; rozdelenie lúča 100:0 a 0:100 ✓ Rovinné achromatické objektívy bez vnútorného pnutia eliminujú falošné optické efekty ✓ Pohodlné vyrovnanie slotov revolverového nosiča objektívov a pracovného stolíka ✓ Otočný kruhový pracovný stolík s noniovou stupnicou na presné meranie uhlov ✓ Široký sortiment voliteľného príslušenstva

• Vlastnosti fotoaparátu:✓ Na pozorovanie vo svetlom poli mikroskopu s objektívmi 4x, 10x, 20x a 40x
• ✓ Rozlíšenie 21 Mpx: pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily

✓ 17 snímok za sekundu pri maximálnom rozlíšení stačí na nastavenie zaostrenia ✓ Až 192 snímok za sekundu pri zníženom rozlíšení pre ukážky v školských triedach, pozorovanie pohybujúcich sa vzoriek, nahrávanie videa; pohyb vzorky možno pozorovať bez trhania a oneskorenia ✓ Farebný snímač CMOS SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení ✓ Rozhranie USB 3.0 pre rýchly a plynulý prenos dát ✓ Softvér s funkciami fotografovania, záznamu videa, úprav obrazu, externého displeja a lineárneho a uhlového merania

Obsah balenia:✓ Digitálny fotoaparát MAGUS CBF70 (digitálny fotoaparát, USB kábel, inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list) ✓ Základňa s napájacím vstupom ✓ Zdroj prechádzajúceho svetla a kondenzor ✓ Zaostrovací mechanizmus ✓ Pracovný stolík a revolverový nosič objektívov ✓ Trinokulárna hlavica ✓ Medziľahlý tubus s Bertrandovou šošovkou, analyzátorom a slotom pre kompenzátor

• ✓ Kompenzátory: λ kompenzátor, λ/4 kompenzátor, kremenný klin
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 4x/0,10 WD 21 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 10x/0,25 WD 5,0 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm

✓ Okulár 10x/22 mm s dlhým očným reliéfom  2x ✓ 10x/22 mm okulár so stupnicou. Hodnota na stupnici, mm 0,1 mm ✓ Adaptér typu C-mount 1x ✓ Šesťhranný kľúč ✓ Napájací kábel ✓ Protiprachová krytka ✓ Užívateľská príručka a záručný list

Možnosť zakúpiť:✓ 10x/22 mm okulár so zameriavacím krížom ✓ 12,5x/14 mm okulár 2x ✓ 15x/15 mm okulár 2x ✓ 20x/12 mm okulár  2x ✓ 25x/9 mm okulár  2x

• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 5x/0,12 WD 26,1 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno: PL 20x/0,4 WD 8,8 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčné: PL 100x/1,25 (odpružený, olejová imerzia) WD 0,36 mm
• ✓ Rovinný achromatický objektív s korekciou na nekonečno, fluorescenčný: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm

✓ Mechanický pracovný stolík ✓ Kalibračné sklíčko
