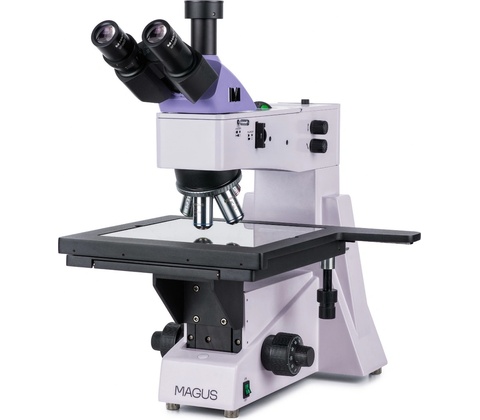

Magus Metal 650

Metalurgický mikroskop Magus Metal využijete predovšetkým na laboratórne a vedecké účely. Hodí sa do priemyselných závodov a na výučbu študentov technických odborov. Mikroskop je vybavený veľkým stolíkom s rozmermi 280 x 270 mm. Umiestnite naň fotomasky, dosky plošných spojov, integrované obvody a ďalšie dlhé a široké vzorky. Preskúmate ich v odrazenom svetle.

Hlavné prednosti

Veľký pracovný stolík na prieskum dlhých a širokých vzoriek

Viac metód pozorovania – svetlé pole a polarizácia

Trinokulárna hlava s náklonom o 30° pre pohodlné skúmanie vzorky

Vstavaný analyzátor a odnímateľný polarizátor

Nastavenie dioptrií na ľavom tubuse

Revolverový nosič pre 5 objektívov

Súosé gombíky na pohodlné hrubé zaostrovanie

Osvetľovací systém – pozorovanie v odrazenom svetle 30W halogénová žiarovka s nastaviteľným jasom

Možnosť inštalácie ďalšieho príslušenstva

Vysoko presné zaostrovanie

Na analýzu slúži aj technika v jasnom a polarizovanom svetle. Mikroskop vám umožní vysoko presné zaostrenie na vzorku. Ak pracujete s veľkým zväčšením, oceníte jemné zaostrovanie s hodnotou 0,7 µm,

Mikroskop je vybavený polarizačným zariadením na pozorovanie v odrazenom svetle – vstavaným analyzátorom a odnímateľným otočným polarizátorom.

Kvalitná optika

Základné zväčšenie mikroskopu 50x až 800x  vám umožní preskúmať veľa detailov. S prídavnými okulármi ho môžete rozšíriť. V prípade potreby do trinokulárneho tubusu namontujete digitálny fotoaparát (nie je súčasťou balenia) na tvorbu snímok a záznamov.

Užívateľské pohodlie

Mikroskop je trinokulárne (3 okuláre), takže vzorky môžete skúmať viacerými spôsobmi. Trinokulárna hlava je naklonená o 30 °. Pokiaľ vás teda čaká dlhé pozorovania, cítite sa počas neho pohodlnejšie. Ľavý tubus má na sebe krúžok na nastavenie dioptrií.

Rozdelenie svetelného lúča

Prispôsobte si svetelný lúč. Rozdelíte ho do 2 polôh (100:0 alebo 0:100). Buď ho nasmerujete do okulárov alebo do kamery. 5 slotov pre objektívy

Na revolverovom nosiči (orientovaný smerom dovnútra) objektívov nájdete 5 slotov. Súčasťou sady je 5 achromatických objektívov. Môžete ich však nahradiť vlastným kompatibilným príslušenstvom, aby ste zväčšenie ešte viac rozšírili.

Osvetlenie mikroskopu

Mikroskop je vybavený osvetľovacím systémom pre pozorovanie v odrazenom svetle. Kombinuje 3 strediace prvky - zdroj svetla, clonu a poľnú clonu. Využíva 30W halogénovú žiarovku. Pozorované vzorky si s jej pomocou nasvietite. Jej jas si prispôsobíte. Teplé farby navyše nenamáhajú vaše oči, takže môžete pracovať dlhé hodiny. Navyše je možné nastavenie Köhlerovho osvetlenia.

Pracovný stolík

Veľkým stolíkom pohybujete pozdĺž 2 osí v rozmedzí 204 mm tak, aby sa vám vzorka dobre skúmala. Pozorujete veľké vzorky a skúmate ich povrch.

Nastaviteľné zaostrenie

Hrubé ostrenie plynule nastavujete pomocou gombíkov. Tie sú umiestnené na oboch stranách prístroja. Vďaka tejto polohe si môžete počas práce voľne oprieť ruky o stôl. Hrubé ostrenie je tiež vybavené aretačným gombíkom.

Voliteľné príslušenstvo

K zariadeniu si môžete dokúpiť ďalšie príslušenstvo, napríklad okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne fotoaparáty a kalibračné sklíčka.

Špecifikácie

• Značka: MAGUS
• Model: Metal 650
• Určenie: mikroskop
• Typ: svetlo/optické, metalurgický
• Typ používateľa: skúsení používatelia, profesionáli
• Metódy pozorovania: svetlé pole, polarizácia
• Možnosť použitia: metalurgické
• Úroveň náročnosti montáže a inštalácie: komplikované
• Hlava: trinokulárne
• Hubica: Siedentopf
• Uhol sklonu hlavy: 30°
• Zväčšenie: 50x až 800x (základná konfigurácia)
• Voliteľné zväčšenie: 50–1000/1250/1500/2000/2500x
• Priemer tubusu okulára: 30 mm
• Okuláre: 10x/22 mm; očný reliéf 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9)
• Objektívy: rovinné achromatické objektívy s korekciou na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokálna vzdialenosť 45 mm (* voliteľne: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 suchý)
• Revolverový nosič: pre 5 objektívov
• Pracovná vzdialenosť: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
• Mezipupilárna vzdialenosť: 48–75 mm
• Dioptrická korekcia: ±5 na ľavom tubuse
• Clona: vstavaná clona a polia
• Zaostrenie: koaxiálne, hrubé ostrenie (30 mm, 13,1 mm/kruh, s aretačným gombíkom a gombíkom na nastavenie tuhosti) a jemné ostrenie (0,0007 mm)

Svetlo

• S osvetlením: halogénové
• Regulácia jasu: áno
• Typ svetelného zdroja: 12 V/30 W
• Svetelné filtre: zelená, modrá, žltá, matná
• Umiestnenie svetelného zdroja: horná

Napájanie

Napájanie: 220 V (±22 V), 50 Hz, AC sieť

Možnosť pripojenia ďalších zariadení 10x/22 mm okulár so stupnicou 12,5x/14 mm okulár (2 ks) 15x/15 mm okulár (2 ks) 20x/12 mm okulár (2 ks) 25x/9 mm okulár (2 ks)

• Rovinný achromatický objektív s korekciou na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

Digitálny fotoaparát

Kalibračné sklíčko

Fyzické parametre

• Kryt: protiprachová ochrana
• Stolček: 280 x 270 mm
• Zdvih stolíka pomocou zaostrovacieho mechanizmu: 204/204 mm
• Pracovný stolík: dvojosý mechanický
• Teplotný rozsah fotoaparátu: 5 až 35 °C
• Ďalšie vlastnosti: vstavaný analyzátor, odnímateľný polarizátor
• Materiál tela: kov
• Prepravná hmotnosť: 21 kg
• Rozmery balenia (š x v x h): 49 x 60 x 58 cm

Obsah balenia 1x základňa s napájacím vstupom, zdrojom odrazeného svetla, zaostrovacím mechanizmom, pódiom a revolverovým nosičom objektívov 1x trinokulárna hlava

• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD 1,25 mm

2x okulár 10x/22 mm s dlhým očným reliéfom 1x adaptér typu C-mount 1x šesťhranný kľúč 1x sieťový napájací kábel 1x protiprachový kryt 1x užívateľská príručka a záručný list
