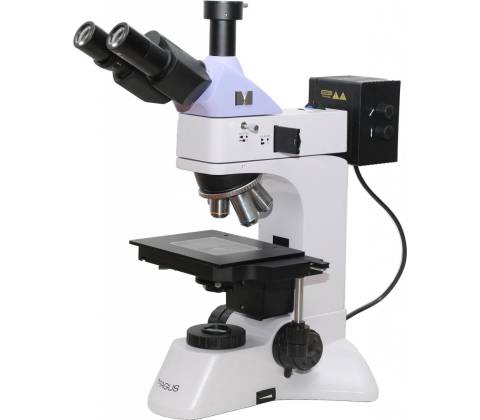

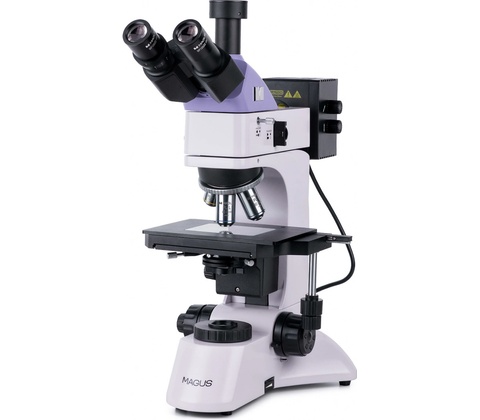

Magus Metal 600

Metalurgický mikroskop Magus Metal využijete predovšetkým na laboratórne a vedecké účely. Hodí sa geológom, metalurgom, inžinierom, archeológom a odborníkom v ďalších vedných odboroch. S mikroskopom dôkladne preskúmatenepriehľadné vzorky v odrazenom svetle, napríklad kovy, zliatiny, nátery a polovodičové materiály.

Hlavné prednosti

Viac metód pozorovania – svetlé pole a polarizácia

Trinokulárna hlava s náklonom o 30° pre pohodlné skúmanie vzorky

Vstavaný analyzátor a odnímateľný polarizátor

Nastavenie dioptrií na ľavom tubuse

Revolverový nosič pre 5 objektívov

Abbeho kondenzor s výklopnou šošovkou pre objektívy s malým zväčšením

Súosé gombíky pre pohodlné hrubé a jemné zaostrovanie 2 osvetľovacie systémy – pozorovanie v odrazenom a prechádzajúcom svetle 30W halogénová žiarovka s nastaviteľným jasom

Možnosť inštalácie ďalšieho príslušenstva

Pozorovanie priesvitných materiálov

Na analýzu slúži technika vo svetlom poli a polarizačná mikroskopia.Pozorujte mikroštruktúry na plochých a leštených vzorkách. Mikroskop vám dokonca aj ukáže častice, ktoré sa zachytia na filtroch, a rôzne priesvitné materiály. Umožňuje to osvetlenie prechádzajúcim svetlom.

Mikroskop je vybavený polarizačným zariadením na pozorovanie v odrazenom svetle – vstavaným analyzátorom a odnímateľným polarizátorom.

Kvalitná optika

Základné zväčšenie mikroskopu 50x až 600x  vám umožní preskúmať veľa detailov. S prídavnými okulármi ho môžete rozšíriť. V prípade potreby do trinokulárneho tubusu namontujete digitálny fotoaparát (nie je súčasťou balenia).

Používateľské pohodlie

Mikroskop je trinokulárne (3 okuláre), takže vzorky môžete skúmať viacerými spôsobmi. Trinokulárna hlava je naklonená o 30 °. Pokiaľ vás teda čaká dlhé pozorovania, cítite sa počas neho pohodlnejšie. Ľavý tubus má na sebe krúžok na nastavenie dioptrií.

Rozdelenie svetelného lúča

Prispôsobte si svetelný lúč. Rozdelíte ho do 2 polôh (100:0 alebo 0:100). Buď ho nasmerujete do tubusu okulára, alebo do digitálneho fotoaparátu. 5 slotov pre objektívy

Na revolverovom nosiči objektívov nájdete 5 slotov. Súčasťou sady sú štyri achromatické objektívy. Do piateho slotu potom môžete inštalovať vlastný voliteľný objektív.

Osvetlenie mikroskopu

Mikroskop je vybavený 2 osvetľovacími systémami na pozorovanie v prechádzajúcom a odrazenom svetle. Obaja využívajú 30W halogénovú žiarovku. Pozorované vzorky si s jej pomocou nasvietite. Jej jas si prispôsobíte. Teplé farby navyše nenamáhajú vaše oči, takže môžete pracovať dlhé hodiny.

Prispôsobiteľné vybavenie

Na mikroskope nájdete Abbeov kondenzor, ktorý  vycentrujete podľa potreby a prispôsobíte si tiež jeho výšku. Vďaka výklopnej šošovke použijete s mikroskopom aj objektívy s malým zväčšením. S poľnou a apertúrnou clonou nastavíte Köhlerovo osvetlenie.

Praktický pracovný stolík

Vzorku s výškou maximálne 20 mm umiestnite na pracovný stolík. Posúvate ho pohybom stolíka pozdĺž 2 osí tak, aby sa vám dobre skúmal. Vďaka sklenenej doske môžete navyše pozorovať a pracovať aj s nepriehľadnými vzorkami.

Nastaviteľné zaostrenie

Hrubé aj jemné ostrenie plynule nastavujete pomocou gombíkov. Tie sú umiestnené na oboch stranách prístroja. Vďaka tejto polohe si môžete počas práce voľne oprieť ruky o stôl. Hrubé ostrenie je tiež vybavené aretačným gombíkom a nastavíte si tiež jeho tuhosť.

Voliteľné príslušenstvo

K zariadeniu si môžete dokúpiť ďalšie príslušenstvo, napríklad okuláre, objektívy s dlhou pracovnou vzdialenosťou, digitálne fotoaparáty a kalibračné sklíčka.

Špecifikácie

• Značka: MAGUS
• Model: Metal 600
• Určenie: mikroskop
• Typ: svetlo/optické, metalurgický
• Typ používateľa: skúsení používatelia, profesionáli
• Metódy pozorovania: svetlé pole, polarizácia
• Možnosť použitia: metalurgické
• Úroveň náročnosti montáže a inštalácie: komplikované
• Hlava: trinokulárne
• Hubica: Siedentopf
• Uhol sklonu hlavy: 30°
• Zväčšenie: 50x až 600x (základná konfigurácia)
• Voliteľné zväčšenie: 50–1000/1250/1500/2000/2500x
• Priemer tubusu okulára: 30 mm
• Okuláre: 10x/22 mm; očný reliéf 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9)
• Objektívy: rovinné achromatické objektívy s korekciou na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; parfokálna vzdialenosť 45 mm (*voliteľne: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 suchý)
• Revolverový nosič: pre 5 objektívov
• Pracovná vzdialenosť: 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
• Mezipupilárna vzdialenosť: 48–75 mm
• Dioptrická korekcia: ±5 na ľavom tubuse
• Kondenzor: s prechádzajúcim svetlom – stredovo a výškovo nastaviteľný Abbeov kondenzor, NA 1,25, nastaviteľná apertúrna clona a výklopná šošovka objektívu, s aretačnými skrutkami
• Zaostrenie: koaxiálne, hrubé ostrenie (25 mm, s aretačným gombíkom a gombíkom na nastavenie tuhosti) a jemné ostrenie (0,002 mm)

Svetlo

• S osvetlením: halogénové
• Regulácia jasu: áno
• Typ svetelného zdroja: odrazené a prechádzajúce svetlo, 12 V/30 W
• Svetelné filtre: zelená, modrá, žltá, matná
• Umiestnenie svetelného zdroja: duálne

Napájanie

Napájanie: 220 V (±22 V), 50 Hz, AC sieť

Možnosť pripojenia ďalších zariadení 10x/22 mm okulár so stupnicou 12,5x/14 mm okulár (2 ks) 15x/15 mm okulár (2 ks) 20x/12 mm okulár (2 ks) 25x/9 mm okulár (2 ks)

• Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 WD 8,80 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L50x/0,70 WD 3,68 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektív s korekciou na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm

Digitálny fotoaparát

Kalibračné sklíčko

Fyzické parametre

• Kryt: protiprachová ochrana
• Stolček: 210 x 140 mm
• Zdvih stolíka pomocou zaostrovacieho mechanizmu: 75/50 mm
• Pracovný stolík: dvojosý mechanický stolík, sklenená doska
• Teplotný rozsah fotoaparátu: 5 až 35 °C
• Ďalšie vlastnosti: vstavaný analyzátor, odnímateľný polarizátor
• Materiál tela: kov
• Hmotnosť: 11 kg
• Prepravná hmotnosť: 14,5 kg
• Rozmery balenia (š x v x h): 30 x 75 x 35 cm

Obsah balenia 1x základňa s napájacím vstupom, zdroj prechádzajúceho svetla a kondenzor, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov 1x osvetľovacia sústava na pozorovanie v odrazenom svetle s krytom 1x trinokulárna hlava

• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 WD 26,1 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 WD 20,2 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 WD: 3,98 mm
• 1x rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 WD: 2,08 mm

2x okulár 10x/22 mm s dlhým očným reliéfom 1x sklenená doska pracovného stolíka 1x adaptér typu C-mount 1x šesťhranný kľúč 1x sieťový napájací kábel 1x sieťový kábel osvetľovacej sústavy pre pozorovanie v odrazenom svetle 1x protiprachový kryt 1x užívateľská príručka a záručný list
