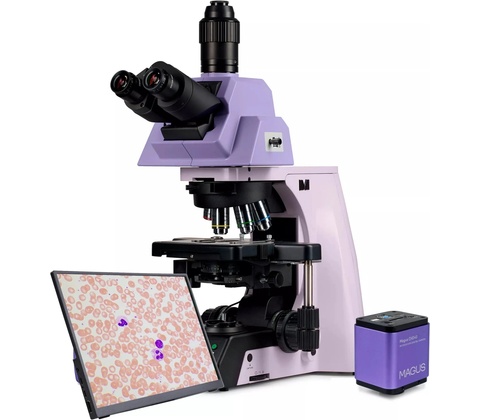

Magus Bio D290T LCD

Mikroskop na výskumné účely. Mikroskop je určený na pozorovanie priehľadných a priesvitných biologických preparátov, ako sú napríklad stery a tenké rezy, v prechádzajúcom svetle metódou svetlého poľa. Inštalácia ďalšieho príslušenstva umožní využívať metódy tmavého poľa, fázového kontrastu, diferenciálneho interferenčného kontrastu, fluorescencie a polarizácie.

Motorizovaný revolverový nosič objektívov a kondenzor automatizujú prepínanie objektívov a nastavovanie osvetľovacieho systému pre každý z nich. Používateľa nerozptyľuje nastavovanie, takže sa môže sústrediť na výskum, čím sa zvyšuje rýchlosť práce.

Mikroskop je vhodný na mikrobiologickú analýzu, lekársku diagnostiku a vedecké a výskumné úlohy.

Mikroskop je vybavený 8 Mpx fotoaparátom a tromi video rozhraniami: HDMI, USB 3.0 a Wi-Fi. Možno ho súčasne pripojiť k viacerým zariadeniam: monitoru, notebooku a stolnému počítaču. Softvér rozširuje systém o funkcie na analýzu a dokumentáciu.

Monitor digitálneho mikroskopu má rozlíšenie 4K.

Digitálny fotoaparát

MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD podľa rozlíšenia monitora.

Fotoaparát je vybavený 8 MP snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K (3840x2160 px). Pri pripojení cez Wi-Fi je rozlíšenie obrazu Full HD (1920x1080 pixelov).

Fotoaparát má rozhranie HDMI na priame pripojenie k televízoru, monitoru alebo projektoru. V tomto režime pracuje samostatne bez počítača. Rozhranie HDMI poskytuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. K počítaču sa pripája prostredníctvom Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu.

Fotoaparát kombinuje vysoký počet snímok za sekundu a veľkú šírku pásma HDMI, takže video je plynulé, bez zamŕzania či výpadkov snímok. Pri maximálnom rozlíšení ponúka dobre vykreslený obraz, plynulé zobrazenie pohybujúcich sa objektov a obraz bez oneskorenia.

Monitor

Monitor MAGUS MCD40 je navrhnutý na použitie s vizualizačnými systémami mikroskopov MAGUS.

Pripája sa k fotoaparátu namontovanému na mikroskope a zobrazuje obraz v reálnom čase. Je kompatibilný s fotoaparátmi MAGUS HDMI pracujúcimi v rozlíšení 4K.

Uhlopriečka displeja je 13,3 palca. Panel IPS poskytuje jasný obraz so širokými pozorovacími uhlami: pri pohľade na monitor pod uhlom nedochádza ku skresleniu farieb.

Displej možno umiestniť na skladací stojan na stole alebo ho priamo pripevniť k fotoaparátu podľa toho, čo používateľovi viac vyhovuje.

Hlavica mikroskopu

Trinokulárna hlavica s optikou s korekciou na nekonečno. Používateľ si zvolí najpohodlnejší uhol sklonu hlavice mikroskopu v rozsahu 0° až 35°. Digitálny fotoaparát je namontovaný v trinokulárnom tubuse. Lúč sa rozdeľuje v pomere 0/100, 100/0 alebo 80/20.

Základná konfigurácia obsahuje okuláre 10x/25 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Revolverový nosič objektívov a objektívy

Motorizovaný revolverový nosič pre 6 objektívov je orientovaný dovnútra: používateľ vidí objektív zasunutý do optickej dráhy a priestor nad pracovným stolíkom zostáva voľný. Do voľnej pozície možno nainštalovať aj ďalší objektív na dosiahnutie väčšieho zväčšenia. Objektívy sú planachromatické, parfokálna vzdialenosť – 60 mm.

Nad revolverovým nosičom objektívov je pozícia s konektorom na inštaláciu analyzátora, kompenzátorov alebo posuvníkov diferenciálneho interferenčného kontrastu.

Diaľkové ovládanie revolverového nosiča objektívov

Na prednom paneli mikroskopu sú tlačidlá na výber objektívov. Po stlačení tlačidla revolverový nosič objektívov automaticky nastaví zvolený objektív do pracovnej polohy. Na prepínanie medzi dvoma najčastejšie používanými objektívmi slúži samostatné tlačidlo.

Na oboch stranách tela vedľa zaostrovacích gombíkov sú tlačidlá na otáčanie revolverového nosiča objektívov.

Osvetlenie a poloha kondenzora sa automaticky nastavia podľa zvoleného objektívu.

Tieto funkcie zvyšujú používateľský komfort, rýchlosť a efektivitu.

Udržiavanie príjemnej úrovne jasu pri prepínaní zväčšenia

Objektívy s rôznym zväčšením prepúšťajú svetlo s rôznou intenzitou, preto treba pri každej zmene objektívu upraviť jas. Pri prepnutí z objektívu s vyšším zväčšením na objektív s nižším zväčšením dochádza k únave očí, pretože jas obrazu v okulároch sa náhle zvýši. Model MAGUS Bio D290T LCD vybavený inteligentnou reguláciou jasu tento problém rieši. Mikroskop si zapamätá jas, ktorý používateľ zvolil pre každý objektív, a pri otáčaní revolverového nosiča objektívov ho automaticky nastaví. Inteligentné ovládanie skracuje čas potrebný na nastavenie jasu. Mikroskop MAGUS Bio D290T LCD zvyšuje používateľský komfort a šetrí čas aj vtedy, keď si práca vyžaduje časté zmeny zväčšenia.

Mechanizmus zaostrovania

Mikroskop je vybavený nízko umiestnenými koaxiálnymi gombíkmi na hrubé a jemné zaostrovanie. Výskumník si môže položiť ruky na stôl a zaujať pohodlnú polohu pred mikroskopom.

Aretačný gombík hrubého zaostrovania pomáha rýchlo nastaviť mikroskop po zmene skúmaného objektu. Gombík je umiestnený na ľavej strane mikroskopu na rovnakej osi ako zaostrovací mechanizmus.

Krúžkom na pravej strane sa nastavuje tuhosť chodu hrubého zaostrovania. Používateľ si nastaví tuhosť tak, aby sa mu pohodlne pracovalo.

Pracovný stolík

Doska pracovného stolíka je vyrobená zo zafírového skla. Tvrdosti a trvanlivosti zafírového skla, ako aj jeho odolnosti proti poškriabaniu a chemikáliám sa vyrovná iba diamantové sklo. Výrazne prekonáva obľúbené chemicky tvrdené sklo Gorilla Glass. Podľa Mohsovej stupnice (desaťbodová stupnica relatívnej tvrdosti minerálnych povrchov) má sklo Gorilla Glass hodnotu 6,8, zafírové sklo 9 a diamantové sklo 10 bodov.

Držiak preparátu je upevnený dvoma skrutkami a pri ručnom skenovaní sa dá ľahko vybrať.

Výškovo nastaviteľný ovládací gombík pracovného stolíka zaisťuje používateľský komfort a umožňuje oprieť ruku o stôl, aby sa neunavovala. Ovládací gombík je vybavený aj funkciou nastavenia odporu, ktorá umožňuje zvoliť optimálny odpor pri otáčaní na plynulý a presný pohyb vzorky.

Kondenzor

• Optimálne nastavenie kondenzora pre každý objektív: pri objektívoch s malým zväčšením sa odklápacia šošovka automaticky vysunie z dráhy lúča a pri objektívoch so zväčšením väčším ako 10x sa vráti späť. O jeden manuálny krok menej – pre rýchlu a pohodlnú obsluhu. Používateľ môže polohu odklápacej šošovky kondenzora nastaviť aj individuálne pre konkrétne skúmanie.
• Kondenzor je výškovo nastaviteľný a možno ho vycentrovať. Typ montáže: s rybinovým držiakom.

Krúžkom kondenzora sa nastavuje aperturná clona. Telo kondenzora má biele označenie clony a farebné označenie zväčšenia objektívu, krúžok má indikačnú značku. Na dosiahnutie kontrastu pri každom objektíve sa odporúča otočiť krúžkom tak, aby indexová značka zodpovedala označeniu zväčšenia clony alebo zväčšeniu používaného objektívu.

Zdroj svetla

Osvetľovacia sústava na pozorovanie v prechádzajúcom svetle používa 3 W LED diódu. Farebná teplota sa pri nastavovaní jasu nemení. Životnosť LED diód je 50 000 hodín.

Köhlerovo osvetlenie v prechádzajúcom svetle

Zdroj svetla je umiestnený v zadnej časti mikroskopu a svetlo smeruje do kolektora pomocou zrkadla.

Kontrast obrazu sa reguluje aperturnou clonou kondenzora, zatiaľ čo veľkosť osvetleného poľa sa nastavuje poľnou clonou. Ovládanie poľnej clony je umiestnené vpravo v spodnej časti tela vedľa oblasti na nastavenie zaostrenia. To zjednodušuje nastavenie Köhlerovho osvetlenia.

Köhlerovo osvetlenie zlepšuje kvalitu obrazu pozorovanej vzorky: každý objektív dosahuje maximálne rozlíšenie a zorné pole je osvetlené rovnomerne, bez stmavnutia na okrajoch. Skúmaný objekt je ostro zaostrený a obrazové artefakty sú odstránené.

Ergonomický dizajn

Fyzické nepohodlie spôsobuje únavu a znižuje produktivitu. Ergonomický dizajn mikroskopu hrá dôležitú úlohu pri každodennom vedeckom výskume.

Mikroskop MAGUS Bio D290T LCD poskytuje používateľský komfort pri práci.

Motorizované súčasti zvyšujú rýchlosť a zjednodušujú opakované úkony pri častej zmene objektívov.

Nastaviteľná hlavica umožňuje používateľovi zvoliť si pohodlný uhol pohľadu, čím sa znižuje namáhanie krku a chrbta.

Zaostrovacie gombíky sú umiestnené v spodnej časti tela mikroskopu. Používateľ si tak nemusí namáhať ruky. Vďaka plynulému pohybu mechanizmu môže bez námahy zaostriť na objekt.

Mikroskop sa ovláda s minimálnym pohybom ruky, pretože dlhá ovládacia rukoväť pracovného stolíka a gombík na jemné zaostrovanie sú umiestnené v rovnakej pracovnej oblasti.

Príslušenstvo

K dispozícii je široká ponuka príslušenstva navrhnutého špeciálne pre tento mikroskop.

Voliteľné objektívy poskytujú ďalšie zväčšenia.

Okuláre rozširujú rozsah zväčšenia mikroskopu. Voliteľné okuláre vám pomôžu naplno využiť potenciál objektívu, ktorý používate najčastejšie.

Voliteľné nadstavce na fázový kontrast, epifluorescenciu, tmavé pole, polarizáciu a DIC rozširujú škálu mikroskopických metód a umožňujú skúmať vzorky neviditeľné vo svetlom poli.

Digitálne fotoaparáty prenášajú obraz z mikroskopu na monitor a ukladajú súbory; softvér umožňuje merať vzorky v reálnom čase.

Na meranie objektov sa používa kalibračné sklíčko, ktoré možno kombinovať s okulárom so stupnicou alebo so softvérom fotoaparátu.

Alternatívne modely

Mikroskop MAGUS Bio D290T LCD je alternatívou k nasledujúcim modelom: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Vlastnosti mikroskopu:

• Pozorovanie priehľadných a priesvitných vzoriek vo svetlom poli v prechádzajúcom svetle
• Ergonomická trinokulárna hlavica s nastaviteľným uhlom sklonu a vertikálnym portom pre fotoaparát; pomer rozdelenia lúča (okulár/fotoaparát): 100/0, 0/100 alebo 20/80
• Motorizovaný revolverový nosič objektívov ovládaný ergonomickými tlačidlami na spodnom stojan
