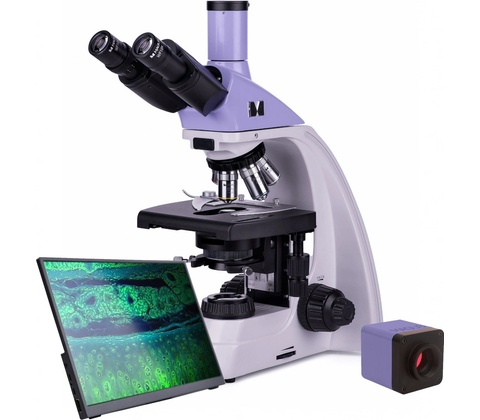

Magus Bio D230T LCD

Biologický mikroskop Magus Bio využijete predovšetkým na laboratórne a vedecké účely. Dôkladne s ním preskúmate všetky priesvitné biologické vzorky, od sterov až po tenké rezy. Na analýzu slúži technika mikroskopie vo svetlom poli. K zariadeniu si môžete dokúpiť ďalšie príslušenstvo, napríklad na pozorovanie v tmavom poli, polarizovanom svetle alebo fázovom kontraste.

Hlavné prednosti

Digitálny fotoaparát a monitor súčasťou balenia

Optické zväčšenie 40x až 1000x

Achromatická optika s korekciou na nekonečno

Trinokulárna hlava – 3 okuláre

Pozorovacie tubusy otočné o 360° podľa vašej výšky

Nastavenie dioptrií na ľavom tubuse

Revolverový nosič pre 5 objektívov

Gombíky na pohodlné hrubé a jemné zaostrovanie

Slot pre posuvník pre ľahké prepínanie techník 30W halogénová žiarovka s nastaviteľným jasom

Možnosť inštalácie ďalšieho príslušenstva

Digitálny fotoaparát

Rozšírte funkcie svojho mikroskopu MAGUS pomocou farebného digitálneho fotoaparátu CHD10 od rovnakej značky. S jeho pomocou vytvoríte snímky a videá vzoriek. Skúmate ich pod mikroskopom pomocou techniky svetlého alebo tmavého poľa. Optimálny výkon dosiahnete s objektívom so zväčšením 40x, 60x a 100x. Fotoaparát vám umožní zobrazovanie výskumu na externej obrazovke (monitor nie je súčasťou balenia), preto sa hodí aj pre prezentácie na prednáškach.

Zobrazenie vzoriek na monitore

Monitor MCD20 pripojíte k fotoaparátu MAGUS prostredníctvom HDMI portu. Skúmané vzorky sledujete na monitore s uhlopriečkou 13,3". Všetky detaily zobrazuje v reálnom čase.

Kvalitná optika

Optika je už z výroby korigovaná s korekciou na nekonečno. Základné zväčšenie mikroskopu od 40 do 1 000x vám umožní preskúmať aj tie najmenšie detaily. S prídavnými okulármi ho môžete rozšíriť dokonca až 1 500x, 1 600x alebo 2 000x. V prípade potreby je možné do vertikulárneho tubusu na trinokulárnej hlave namontovať digitálny fotoaparát.

Používateľské pohodlie

Mikroskop je trinokulárne (3 okuláre), takže vzorky môžete skúmať viacerými spôsobmi. Spozorovacími tubusmi pohodlne otáčate až o 360°. Vždy si nastavíte ich polohu tak, ako potrebujete. Ľavý tubus má na sebe krúžok na nastavenie dioptrií. 5 slotov pre objektívy

Na revolverovom nosiči objektívov nájdete 5 slotov. Vďaka jeho orientácii smerom dovnútra zostáva priestor nad pracovným stolíkom voľný. Súčasťou sady sú tiež štyri achromatické objektívy. Do piateho slotu potom môžete inštalovať voliteľný objektív.

Osvetlenie mikroskopu

Pozorované vzorky si nasvietite pomocou 30W halogénovej žiarovky. Jej jas si prispôsobíte. Získate tak vždy jasné snímky s vysokým kontrastom, a to s akýmkoľvek typom objektívu alebo technikou mikroskopovania. Teplé farby navyše nenamáhajú vaše oči, takže môžete pracovať dlhé hodiny.

Prispôsobiteľné vybavenie

Pod stolíkom nájdete Abbeov kondenzor, ktorý vycentrujete podľa potreby a prispôsobíte si tiež jeho výšku. Do špeciálneho otvoru potom môžete namontovať posuvník pre fázový kontrast alebo tmavé pole. Ľahko tak prepínate medzi jednotlivými technikami mikroskopovania. Osvetlenie si navyše nastavíte pomocou poľnej a irisovej clony a môžete vyskúšať aj Köhlerovo osvetlenie pre jasnejší obraz.

Pracovný stolík s plynulým pohybom

Pracovný stolík nemá polohovací stojan, preto sa vám s ním bude lepšie pracovať. Mechanický nadstavec zabezpečuje plynulý pohyb vzoriek po stolíku av prípade potreby ho demontujete.

Nastaviteľné zaostrenie

Hrubé aj jemné ostrenie plynule nastavujete pomocou koaxiálnych gombíkov. Tie sú umiestnené na oboch stranách prístroja. Vďaka tejto polohe si môžete počas práce voľne oprieť ruky o stôl. Hrubé ostrenie je tiež vybavené aretačným gombíkom a nastavíte si tiež jeho tuhosť.

Špecifikácie

• Značka: MAGUS
• Model: Bio D230T
• Určenie: mikroskop
• Typ: biologický, svetlo/optické, digitálny
• Typ používateľa: skúsení používatelia, profesionáli
• Metódy pozorovania: svetlé pole
• Možnosť použitia: laboratórne, lekárske
• Úroveň náročnosti montáže a inštalácie: komplikované
• Hlava: trinokulárne
• Hubica: Gemelova hlava (Seidentopf, otočná o 360°)
• Uhol sklonu hlavy: 30°
• Zväčšenie: 40 až 1 000x (základná konfigurácia)
• Voliteľné zväčšenie: 40–1 500/1 600/2 000x
• Priemer tubusu okulára: 23,2 mm
• Okuláre: 10x/18 mm, očný reliéf: 10 mm (*voliteľne: 10x/20 mm so stupnicou, 15x/11 mm, 16x/11 mm; 20x/11 mm)
• Objektívy: rovinné achromatické s korekciou na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerzia); parfokálna vzdialenosť 45 mm (*voliteľne: 20x/0,40; 60xs/0,80)
• Revolverový nosič: pre 5 objektívov
• Pracovná vzdialenosť: 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60xs) mm
• Mezipupilárna vzdialenosť: 48–75 mm
• Dioptrická korekcia: ±5 (na ľavom tubuse)
• Kondenzor: numerická apertura Abbeho kondenzora 1,25, stredovo nastaviteľný, výškovo nastaviteľný, nastaviteľná apertúrna clona, ??slot pre posuvník tmavého poľa a posuvník fázového kontrastu, rybinový držiak
• Clona: nastaviteľná apertúrna clona, ??nastaviteľný kondenzor s irisovou clonou
• Zaostrenie: koaxiálne, hrubé ostrenie (21 mm, 39,8 mm/kruh, s aretačným gombíkom a gombíkom na nastavenie tuhosti) a jemné ostrenie (0,002 mm)

Svetlo

• S osvetlením: halogénové
• Regulácia jasu: áno
• Typ svetelného zdroja: halogénová žiarovka 12 V/30 W, G4
• Umiestnenie svetelného zdroja: spodné
• Svetelné filtre: áno

Napájanie

Napájanie: 220±22 V, 50 Hz, AC sieť

Digitálny fotoaparát

• Snímač: SONY Starvis CMOS
• Typ: farebný
• Megapixely: 2
• Maximálne rozlíšenie: 1 920 x 1 080 px
• Veľkosť snímača: 1/2,8" (5,57 x 3,13 mm)
• Rozmer pixelu: 2,9 x 2,9 mkm
• Konektory rozhrania: HDMI 1,4
• Pamäťová karta: SD až 32 GB
• Možnosť pripojenia ďalších zariadení: USB myš
• Citlivosť na svetlo: 1 300 mV pri 1/30 s
• Expozičný čas: 0,04 ms až 1 000 ms
• Záznam videa: áno
• Snímková frekvencia: 60 fps pri rozlíšení 1 920 x 1 080 (HDMI)
• Miesto montáže: trinokulárny tubus, okulárový tubus namiesto okulára
• Obrazový formát: .jpg
• Formát videozáznamov: .h264, .mp4
• Spektrálny rozsah: 380 až 650 nm (vstavaný IR filter)
• Typ uzávierky: ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka)
• Systémové požiadavky: nevyžaduje pripojenie k počítaču
• Softvér: HDMI integrovaný
• Napájanie: AC adaptér 12 V, 1 A

Monitor

• Typ matrice: IPS
• Uhlopriečka displeja: 13,3"
• Rozlíšenie displeja: 1 920 x 1 080 (Full HD)
• Pomer strán: 16:9
• Jas: 400 cd/m²
• Počet zobrazovaných farieb: 16,7 m
• Kontrast: 1 000:1
• Horizontálny/vertikálny pozorovací uhol: 178°/178°
• Veľkosť viditeľnej plochy obrazovky (š x v): 295 x 165 mm
• Rozteč pixelov (š x v): 0,154 x 0,154 mm
• Frekvencia optického zdroja: 60 Hz
• Typ matrice podsvietenia: LED
• Životnosť podsvietenia LED: 50 000 h
• Rozhranie: HDMI

Možnosť pripojenia ďalších zariadení 10x/20 mm okulár so stupnicou 15x/11 mm okulár (2 ks) 16x/11 mm okulár (2 ks) 20x/11 mm okulár (2 ks)

• Achromatický objektív s korekciou na nekonečno: 20x/0,40
• Rovinný achromatický objektív s korekciou na nekonečno: 20x/0,40
• Rovinný achromatický objektív s korekciou na nekonečno: 60x/0,80 (odpružený)

Zariadenia s fázovým kontrastom

Posuvník fázového kontrastu

Kondenzor pre pozorovanie v tmavom poli NA 0,9

Kondenzor na pozorovanie v tmavom poli s olejovou imerziou NA 1,36–1,25

Posuvník tmavého poľa

Polarizačné zariadenie

Digitálny fotoaparát

Kalibračné sklíčko

LCD monitor

Fyzické parametre

• Kryt: protiprachová ochrana
• Stolček: 180 x 150 mm
• Zdvih stolíka pomocou zaostrovacieho mechanizmu: 75/50 mm
• Pracovný stolík: dvojosý mechanický, bez polohovacieho stojana
• Rozsah prevádzkových teplôt fotoaparátu: 5 až +35 °C
• Materiál tela: kov
• Hmotnosť: 8 kg
• Prepravná hmotnosť: 11,1 kg
• Rozmery: 200 x 436 x 400 mm
• Rozmery balenia (š x v x h): 27 x 63 x 43 cm

Obsah balenia 1x digitálny fotoaparát MAGUS CHD10 (digitálny fotoaparát, kábel HDMI (1,5 m), USB mys, pamätová karta SD 32 GB, napájací adaptér 12 V/1 A (Euro), uzívatelská príručka a záručný list) 1x LCD monitor MAGUS MCD20 1x základňa s napájacím vstupom, zdroj pre pozorovanie v prechádzajúcom svetle, zaostrovací mechanizmus, pracovný stolík, držiak kondenzora a revolverový nosič objektívov 1x Abbeov kondenzor 1x trinokulárna hlava

• 1x achromatický objektív s korekciou na nekonečno: 4x/0,10
• 1x achromatický objektív s korekciou na nekonečno: 10x/0,25
• 1x achromatický objektív s korekciou na nekonečno: 40x/0,65 (odpružený)
• 1x achromatický objektív s korekciou na nekonečno: 100x/1,25 olej (odpružený)

2x okulár 10x/18 mm s dlhým očným reliéfom 2x očnice 4x filter 1x adaptér pre fotoaparát s držiakom C-mount 1x nádobka s imerzným olejom 1x sieťový napájací kábel 1x protiprachový kryt 1x užívateľská príručka a záručný list
